カートリッジヒーター要素：高効率加熱要素

現代の工業生産および機器の製造では、暖房要素が重要な役割を果たします。広く使用されている暖房ソリューションとして、 カートリッジヒーター要素 コンパクトな構造、高加熱効率、簡単な設置により、多くの分野で最初の選択肢となっています。

カートリッジヒーター要素とは何ですか？

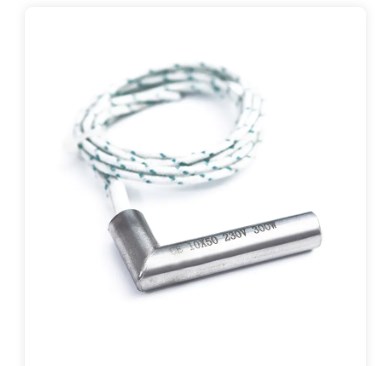

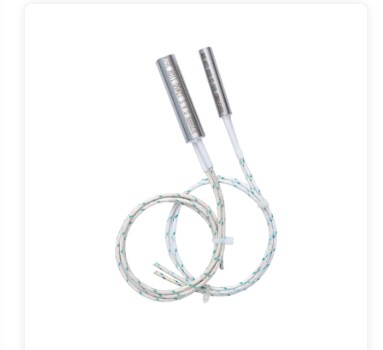

カートリッジヒーター要素は円筒形の電気加熱要素であり、通常、高性能ニッケルクロミウム合金抵抗ワイヤを内部の加熱要素として使用し、外側のシェルは主にステンレス鋼または銅でできています。元の設計意図は、効率的で均一な局所加熱を実現するために、小さな直径とカスタマイズ可能な長さの金属チューブの加熱要素をしっかりとカプセル化することです。

この加熱要素は通常、加熱のために機器の穴に挿入されるため、「段ボール」と名付けられ、設置の利便性と適応性を鮮明に反映しています。

カートリッジヒーター要素の構造と材料分析
カートリッジヒーター要素のコアは抵抗ワイヤであり、通常はニッケルクロミウム合金（NICR80/20 など）が選択され、その優れた耐熱性と安定した抵抗特性があるために選択されます。抵抗線は、断熱媒体（通常は高純度の酸化マグネシウム粉末）に正確に包まれており、良好な電気断熱を備えているだけでなく、加熱要素の均一な温度を確保するために効果的に熱を伝導できます。

シェル材料は、主にステンレス鋼であり、さまざまな産業環境に適した良好な腐食抵抗と機械的強度を備えています。特別なニーズのために、銅の殻を使用して熱伝導効率を改善するか、サービスの寿命を延ばすために表面ニッケルメッキを実行することもできます。

作業原則：効率的な熱伝達の秘密
カートリッジヒーター要素の作業原理は、抵抗加熱に基づいています。電流が内部抵抗ワイヤを通過すると、抵抗効果により抵抗ワイヤが加熱され、熱が酸化マグネシウム粉末と金属シェルを介して外部デバイスに伝達されます。コンパクトな構造により、熱伝達経路は短く密度が高いため、加熱効率は非常に高くなっています。

加熱チューブは、加熱物体に密接に接触することにより、迅速な加熱と温度制御を実現します。同時に、良好な断熱材は、電気的安全性と要素の安定した動作を保証します。

広いアプリケーションフィールド
カートリッジヒーター要素は、プラスチック加工（射出成形機、押出機）、包装機械、食品加工装置、実験室機器、熱シーリング装置、さまざまな仕様と優れたパフォーマンスにより、密閉装置、半導体製造に広く使用されています。

射出成形産業では、加熱チューブの均一な加熱により、カビの温度の安定性を確保し、製品の品質を向上させることができます。実験装置では、その正確な温度制御と速い応答のためにも広く使用されています。

予防措置を購入して使用します
適切なカートリッジヒーター要素を選択するには、電力密度、動作電圧、サイズの仕様、および設置環境を考慮する必要があります。電力密度が高すぎると、暖房チューブが過熱し、その寿命を短くする可能性があります。不十分な電力は暖房効率に影響します。

設置中に、加熱チューブと加熱口径が密接に一致して、空気の隙間によって引き起こされる熱抵抗を避けることを確認してください。同時に、温度制御システムは、過熱と熱ショックによって引き起こされる成分の損傷を避けるために合理的に設計する必要があります。

接続ケーブルとシーリングパーツを定期的にチェックすると、サービスの寿命が延長されます。

効率的で信頼性の高い電気加熱要素として、カートリッジヒーター要素は、コンパクトな構造、均一な加熱、便利な設置により、工業加熱の分野で重要な位置を占めています。特定のアプリケーション要件に基づいた合理的な選択とメンテナンスと同様に、その材料、構造、および作業原則を深く理解することは、機器の効率的な運用を確保し、サービス寿命を延長するための鍵です。

優れたパフォーマンスと幅広いアプリケーションを備えた暖房ソリューションを探している場合、カートリッジヒーター要素は間違いなく注意に値する重要な選択です。
