フィン付きの空気暖房チューブ：熱伝達効率の向上

I.はじめに

産業および商業プロセスの複雑な世界では、効率的な熱伝達は単なる望ましい特性ではありません。これは、運用上の成功、エネルギー消費、およびシステム全体のパフォーマンスの重要な決定要因です。私たちの家の暖かさから、製造工場の複雑な機械に至るまで、ある媒体から別の媒体に熱エネルギーを効果的に移動させる能力は、無数の用途を支えています。この努力の最前線にあります フィン付きの空気暖房チューブ S、熱い液体（チューブ内）と涼しい空気（外側）の間の熱交換速度を劇的に向上させるように特異的に設計された独創的なデバイス。

フィンした空気暖房チューブは、本質的に、フィンと呼ばれる拡張表面で設計された外部に取り付けられたものです。これらのフィンは、特異でありながら深く影響力のある目的を果たします。周囲の空気への熱伝達に利用できる表面積を大幅に増やすことです。そうすることで、彼らは、熱伝導率が低いために空気のようなガスに熱を効率的に伝達するのに苦労することが多いプレーンチューブの固有の制限を克服します。これらのチューブの主な目的は、暖房プロセスの効率を改善し、機器のサイズを削減し、最終的には運用コストを削減することです。この記事では、基本原則、設計の複雑さ、多様なアプリケーション、およびフィンした空気暖房チューブを取り巻く将来の革新を掘り下げ、現代の熱システムにおける重要な役割を包括的に理解することを提供します。

ii。熱伝達の基本原則

フィンした空気加熱チューブの有効性を理解するには、熱伝達の基本的なモード、つまり伝導、対流、および放射を把握することが不可欠です。

• 伝導 熱エネルギーがよりエネルギー型粒子から、物質内または直接接触の物質間のよりエネルギーの低い粒子に通過する直接接触による熱の移動です。フィンしたチューブでは、熱が高温流体からチューブの壁を通ってフィンの基部に流れます。
• 対流 流体（液体またはガス）の動きを介した熱の移動です。これは、フィン表面から周囲の空気への熱伝達の支配的なモードです。熱いフィンの表面の近くの空気が熱くなると、密度が低くなり、上昇し、より涼しく密度の高い空気がその場所に置かれ、熱を運ぶ連続流を作り出します。
• 放射線 電磁波を介した熱の伝達です。存在しますが、特に動作温度が低い場合、典型的なフィン付き空気加熱チューブ用途での熱伝達への寄与は、伝導や対流に比べてそれほど有意ではないことがよくあります。

フィン付きチューブの背後にある核となる原理はです 熱伝達における表面積の役割 。熱伝達速度は、交換に利用できる表面積に直接比例します。熱の導体が不十分な空気は、熱エネルギーを効率的に吸収するために大きな表面積を必要とします。フィンは、この重要な拡張表面を提供し、対流熱伝達が発生する可能性のある領域を効果的に増殖させます。この増強により、チューブと空気の間の全体的な熱伝達係数が劇的に向上し、裸のチューブよりもプロセスがはるかに効率的になります。

iii。フィン付きの空気加熱チューブの解剖学と設計

フィン付きの空気暖房チューブの設計と材料の選択は、その性能と寿命に重要です。

A.コアチューブ材料

コアチューブ材料の選択は、温度、圧力、内部液の性質など、動作条件に大きく依存します。

B.フィン素材

FIN材料は、主にその熱伝導率とコストのために選択されます。

C.フィンの種類と構成

フィンのジオメトリは、熱伝達性能と製造コストに大きく影響します。

D.フィンアタッチメント方法

フィンをチューブに取り付ける方法は、良好な熱接触を維持し、時間の経過とともに分解を防ぐために重要です。一般的な方法には、張力巻線、ろう付け、溶接（抵抗、レーザー、TIG）、機械的埋め込み、および押し出しが含まれます。

E.チューブ構成

フィン付きチューブは、特定のアプリケーション要件とスペースの制約に合わせて、さまざまな構成に配置できます。

• 真っ直ぐ： シンプルで掃除が簡単です。
• Uベンド： コンパクトデザインは、シェルアンドチューブの熱交換器でよく使用されます。

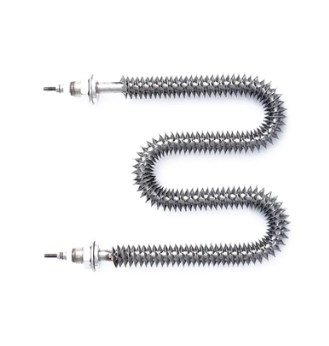

• 蛇紋岩コイル： 複数のUベンド連続流パスを作成し、限られた空間での熱伝達を最大化します。

IV。作業メカニズム

フィン付きの空気暖房チューブの運用原理は、熱伝達イベントの体系的なチェーンです。

1. 熱生成： 熱はコアチューブに導入されます。これは、さまざまな手段で達成できます。
   • 電気抵抗： チューブ内に埋め込まれた電気加熱要素は、直接熱を生成します。
   • スチーム： 高温蒸気はチューブ内で凝縮し、潜熱を放出します。
   • 熱い液体： 温水、サーマルオイル、またはその他のプロセス液がチューブを通って流れ、賢明な熱を伝達します。
2. フィンへの伝導： 内部媒体によって生成または運ばれる熱は、コアチューブの壁を通って、接続されたフィンのベースに導入されます。ここでは、フィンからチューブへの結合の品質が最重要です。空気の隙間や接触不良は熱の流れを大幅に妨げるためです。
3. 空気への対流： フィンが熱くなると、サーフェスを流れる冷たい空気に熱エネルギーを伝達します。これは主に強制対流を介して行われます。ファンやブロワーは、気まぐれな表面を横切って空気を移動し、密度の違いが空気の動きを促進する自然な対流です。 FINSが提供する拡張された表面積は、ホットメタルと空気の間の接触面積を劇的に増加させ、裸のチューブが達成できるよりもはるかに高い熱伝達速度を促進します。

熱伝達効率に影響する要因

いくつかのパラメーターは、このプロセスの効率に直接影響します。

V.フィン付きの空気暖房チューブの利点

フィンした空気暖房チューブの広範な採用は、彼らの多くの利点の証です。

• 熱伝達効率の向上： これが彼らの主な利点です。表面積を大幅に増加させることにより、特に加熱ガスの場合、プレーンチューブと比較してはるかに高い熱伝達速度を促進します。
• コンパクトなデザイン /スペース保存： 優れた熱伝達能力により、フィン付きのチューブは、はるかに大きなプレーンチューブコイルと同じ加熱義務を達成できます。これにより、よりコンパクトな熱交換器の設計につながり、貴重なスペースを節約し、機器全体のフットプリントを削減します。
• エネルギー効率： 熱伝達の改善は、エネルギーが無駄になることを意味します。フィン付きチューブを使用するシステムは、エネルギー入力が低いか、時間が短いため、希望の温度を達成し、大幅な運用コスト削減につながる可能性があります。
• アプリケーションの汎用性： 幅広い材料、フィンの種類、および構成で利用できるため、低温HVACから高温産業プロセスまで、多様な産業や運用条件向けにカスタマイズできます。
• 耐久性と長寿： 動作環境に適した材料で適切に設計および構築されると、フィンしたチューブは堅牢であり、長いサービス寿命を提供し、腐食と機械的ストレスに抵抗します。
• 費用対効果： 初期コストはプレーンチューブよりもわずかに高くなる可能性がありますが、パフォーマンスの向上、エネルギーの節約、および機器のサイズの削減により、システムの寿命にわたって総所有コストが削減されることがよくあります。

vi。アプリケーション

フィン付きの空気暖房チューブは、膨大な産業とアプリケーションにわたって不可欠なコンポーネントです。

• HVACシステム： これらは、空気取り扱いユニット（AHU）、ダクトヒーター、快適暖房システムのコアコンポーネント、商業ビル、住宅スペース、産業施設の効率的な温暖化空気です。
• 産業乾燥プロセス： 乾燥食品、木材、繊維、紙、さまざまな化学物質など、正確な温度制御と効率的な水分除去を必要とするアプリケーションにとって重要です。
• 加熱の処理： 産業用オーブン、炉、ki、およびその他のプロセス機器で広く使用されています。そこでは、製造または治療のために特定の温度に空気を加熱する必要があります。
• 熱回収システム： 排気ガスから廃熱を回収するためにエコノマイザーと空気予熱器で採用され、システム全体の効率を改善し、燃料消費を削減します。
• 発電： 予熱器で使用されて燃焼空気を温め、発電所のボイラー効率を高めます。
• 商業および住宅暖房： ユニットヒーター、ベースボードヒーター、およびその他のスペース暖房溶液に含まれています。
• 石油化学および石油およびガス産業： 堅牢で効率的な熱交換が必要なリボイラー、コンデンサー、エアクーラーなど、さまざまな暖房および冷却プロセスで利用されます。

vii。選択の考慮事項

特定のアプリケーションのために適切なフィンした空気暖房チューブを選択するには、いくつかの要因を慎重に検討する必要があります。

• 動作温度と圧力： これらは、コアチューブとフィンの両方に必要な材料強度と温度制限を決定します。
• 流体特性： 内部液の性質（蒸気、温水、サーマルオイルなど）と外流体（空気速度、汚染物質の存在、腐食性要素）は、材料の選択とフィンの種類に影響します。
• 材料の互換性： チューブとフィンの材料が内部環境と外部環境の両方と互換性があることを確認して、腐食、侵食、または劣化を防ぎます。
• スペースの制約： 利用可能な物理的空間は、チューブ構成（ストレート、Uベンド、蛇紋岩）の選択に影響を与え、熱交換器全体の設計に影響します。
• コスト対パフォーマンス： 初期投資コストのバランスと、望ましい熱伝達性能、エネルギー節約、および予想される寿命のバランス。
• メンテナンスとクリーニングの要件： 特にファウリングにかかっているアプリケーションでは、清掃とメンテナンスの容易さを考慮してください。一部のフィンタイプは、ほこりの蓄積に対してより耐性があるか、他のフィンよりも掃除しやすいです。
• 規制基準と認定： 関連する業界の基準、コード（ASME、TEMAなど）、および安全認定を順守しています。

viii。メンテナンスとトラブルシューティング

適切なメンテナンスは、フィンした空気暖房チューブの長期的な効率と信頼性を確保するために重要です。

一般的な問題：

• ファウリング： 断熱層として機能し、熱伝達効率を低下させるフィン表面にほこり、糸くず、またはその他の粒子状物質の蓄積があります。
• 腐食： 空気中の腐食性物質への暴露によるチューブまたはフィン材料の分解。
• フィンダメージ： 機械的な影響、振動、または熱応力によるフィンの曲げ、粉砕、または剥離、表面積の減少につながります。
• リーク： コアチューブでは、暖房培地の損失につながります。

クリーニング方法：

• 圧縮空気/ウォータージェット： 軽いほこりや破片用。
• ブラッシング/掃除機： より頑固な堆積物のために。
• 化学クリーニング： ハードスケールまたは粘着性残留物の場合、特殊なソリューションと手順が必要です。
• スチームクリーニング： 特定の種類のファウリングに効果的です。

検査と修理：

FINの損傷、腐食、および漏れの兆候の定期的な目視検査。マイナーフィンの損傷は、まっすぐに修復することがあります。大きな損傷または漏れがチューブの交換を必要とする場合があります。

寿命を延ばす：

定期的なクリーニング、アプリケーションの適切な材料選択、最適な動作条件（温度、圧力、流量）の維持、および迅速に対処することで、フィンした空気暖房チューブの運用寿命を大幅に延長する可能性があります。

ix。将来の傾向と革新

熱伝達技術の分野は継続的に進化しており、フィンした空気暖房チューブも例外ではありません。将来の傾向と革新は、パフォーマンス、持続可能性、スマート統合の向上に焦点を当てています。

• 高度な素材： 複合材料、グラフェン強化コーティング、高度な合金を含む新しい材料の研究は、熱伝導率、腐食抵抗、高温性能を改善することを目的としています。 Nano-Coatingsは、アンチフーリング特性を提供することもできます。
• 最適化されたフィンのジオメトリ： 計算流体ダイナミクス（CFD）および高度なシミュレーションツールは、圧力降下と材料の使用を最小限に抑えながら、熱伝達を最大化する新しいFINジオメトリを設計するために使用されています。これには、波状のフィン、ルーバーフィン、その他の複雑な構造が含まれます。
• スマートヒーティングシステム： IoT（Thingのインターネット）センサーおよび制御システムとの統合により、環境条件と需要に基づいて、パフォーマンス、予測メンテナンス、最適化された操作のリアルタイム監視が可能になります。
• エネルギー回収と持続可能性の焦点： 産業プロセスから廃熱を回収し、フィンしたチューブをより洗練されたエネルギー回収システムに統合して、全体的なエネルギー消費と環境への影響を減らすことに重点を置いています。これには、炭素捕獲および貯蔵技術における役割が含まれます。

X.結論

フィンした空気暖房チューブは、熱伝達の領域におけるインテリジェントエンジニアリングの証として立っています。熱交換面を巧みに伸ばすことにより、熱エネルギーが空気に移される効率に革命をもたらし、無数の産業、商業、および住宅用のアプリケーションを実行可能で経済的に健全にしています。コンパクトでエネルギー効率の高いパッケージで強化された熱伝達を提供する能力により、HVACシステム、乾燥プロセス、発電などの不可欠なコンポーネントとしての役割が固定されています。

産業は、効率の向上、環境への影響の低下、およびよりスマートな運用制御のために努力し続けているため、フィンした空気暖房チューブの進化は間違いなく継続されます。材料科学、設計の最適化、スマートテクノロジーの統合が継続的に進歩しているため、これらの控えめでありながら強力なデバイスは、効果的な熱管理の中心にとどまり、最大の効率と最小限の無駄で、必要な場所と最小限の廃棄物で熱が正確に伝達されるようにします。彼らの永続的な重要性は、時には最も単純な変更がエンジニアリングで最も深い改善をもたらす可能性があるという基本原則を強調しています。
