ホットランナーコイルヒーター: 動作原理と設計上の考慮事項

最新のプラスチック射出成形および製造プロセスでは、ホット ランナー システムの出現により、業界に大幅な効率向上がもたらされました。ホット ランナー システムの重要なコンポーネントとして、ホット ランナー コイル ヒーターは重要な役割を果たします。これはシステムの熱管理性能に影響を与えるだけでなく、成形品の品質と生産効率にも直接影響します。

基本原則 ホットランナーコイルヒーター

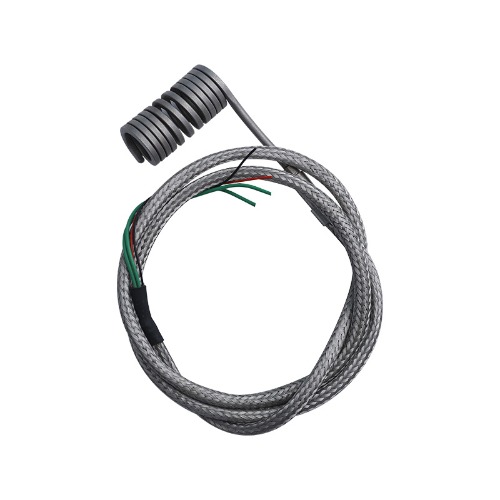

ホット ランナー システムのコア加熱ユニットとして、ホット ランナー コイル ヒーターは、プラスチックを溶融状態まで加熱し、温度変動を低減することにより、射出成形プロセス中の均一なメルト フローを保証します。その主な機能は、金属ワイヤ (通常はタングステンまたはステンレス鋼ワイヤ) を加熱することによって電気エネルギーを熱エネルギーに変換し、それによって金型のランナー内の安定した温度を維持することです。温度の安定性は、射出成形の品質を確保するための重要な要素の 1 つです。過度に高温または低温になると、不均一なプラスチック流動、製品の欠陥、または成形サイクルの延長につながる可能性があるためです。

ホット ランナー加熱コイルは通常、ランナーを囲む材料で絶縁された薄く細長い発熱体として設計されており、射出成形金型のすべての重要な領域に熱が正確に伝達されます。この加熱方法は非常に正確で、従来の加熱方法でよく見られる不均一な熱分布の問題を効果的に回避します。

ホットランナー加熱コイルの設計要件と材料の選択

ホットランナー加熱コイルの設計と材料の選択によって、加熱性能と耐用年数が決まります。加熱コイルには高温高圧の作業環境に耐えるため、優れた耐熱性と耐食性が求められます。一般的な発熱体の材質には、熱伝導性と耐高温性に優れたステンレス鋼やタングステン合金が含まれます。

ホットランナー加熱コイルの抵抗は、加熱中の均一な熱分布を確保し、局所的な過熱または加熱不足を避けるために均一である必要があります。また、金型の形状に合わせて加熱コイルをカスタマイズする必要があるため、材料の弾性や柔軟性も設計の際に考慮する要素となります。硬すぎる、または脆すぎる素材は、取り付けが困難になったり、長期間使用すると損傷する可能性があります。

ホットランナー加熱コイルの熱効率と省エネ効果

現代の製造業では、省エネと環境保護が産業発展の重要な方向性となっています。ホットランナー加熱コイルは、高い加熱精度と迅速な応答により、生産プロセスのエネルギー効率を大幅に向上させることができます。正確な温度制御とインテリジェントな加熱設計により、ホットランナー加熱コイルはエネルギーの無駄を効果的に削減し、生産プロセスの環境への影響を最小限に抑えます。

従来の射出成形加熱方法と比較して、ホットランナー加熱コイルは集中加熱技術を利用しており、その結果、加熱効率が向上し、熱利用率が大幅に向上します。これは、同一の生産条件下において、ホットランナー加熱コイルを使用した生産ラインの方が高品質な射出成形品をより迅速かつ安定して生産できることを意味します。

ハイエンド製品におけるホットランナー加熱コイルの応用

プラスチック製品がより高精度でより複雑な形状に進化するにつれて、ホットランナー加熱コイルは精密射出成形、医療機器、自動車部品、家庭用電化製品でますます広く使用されるようになってきています。これらの分野では、製品の外観と機能に対する要求が非常に高くなります。温度変動や不均一な溶融分布は、生産の失敗や製品品質の低下につながる可能性があります。

したがって、ホットランナー加熱コイルの正確な加熱能力は、これらのハイエンド製品の製造に不可欠な部分となっています。特にポリマー材料の加工においては、温度を一定に保つことが材料の性能や成形精度を確保する上で重要な要素となります。ホットランナー加熱コイルは、こうした複雑でデリケートな製品に安定した加熱環境を提供し、高品質な射出成形を実現します。

ホットランナー加熱コイルのメンテナンスとメンテナンス

ホットランナー加熱コイルの耐用年数は長いですが、長期にわたる安定した動作を確保するには、適切なメンテナンスとメンテナンスが不可欠です。熱伝達効率に影響を与えないように、加熱コイルの外部状態を定期的に検査し、蓄積した汚れや不純物を除去してください。また、加熱コイルの抵抗値の変化を監視し、性能の低下による生産効率への影響を防ぐために、抵抗値の変化が大きい加熱コイルは適時に交換する必要があります。

同時に、ホットランナー加熱コイルの使用環境も寿命に大きく影響します。高温、高圧、高湿などの過酷な環境で使用される場合、外部要因からの干渉を避け、寿命を延ばすために加熱コイルの保護を強化する必要があります。

よくある質問 (FAQ)

ホットランナー加熱コイルの寿命はどのくらいですか?

ホットランナー加熱コイルの耐用年数は、加熱出力、動作温度、使用頻度などのいくつかの要因によって決まります。一般に、高品質の加熱コイルは、通常の動作条件下で数年間使用できます。ただし、長期間の過度の使用や過酷な環境条件により耐用年数が短くなります。

ホットランナー加熱コイルの温度制御精度はどのように確保されていますか?

ホットランナー加熱コイルには、温度変化をリアルタイムで監視し、加熱出力を調整して温度の安定性を確保する高精度温度制御システムが装備されています。温度制御システムの正確な調整により、過熱や過冷却を効果的に防止し、溶融プラスチックの流動性と成形精度を確保します。

適切なホットランナー加熱コイルを選択するにはどうすればよいですか?

適切なホット ランナー加熱コイルを選択するには、金型の設計、加熱要件、材料特性を考慮する必要があります。選択する際には実際の製造条件を考慮し、高温環境下で長期安定した動作を保証するために、良好な熱伝導率、耐食性、および高温耐性を備えた加熱コイルを選択することをお勧めします。

ホットランナー加熱コイルは定期的に交換する必要がありますか?

はい、ホットランナー加熱コイルは定期的に検査し、使用状況に応じて交換する必要があります。特に抵抗値の大幅な変化や加熱ムラ、加熱効率の低下が生じた場合には、生産効率や製品の品質に影響を与えないよう速やかに交換してください。

ホットランナー加熱コイルの設置は複雑ですか?

ホット ランナー加熱コイルの設置は、通常、金型の構造、加熱要件、および電気接続をある程度理解している専門技術者によって実行されます。設置中は、均一な熱伝達を確保するために、加熱コイルと金型の間の接触面に特別な注意を払う必要があります。
