空気予熱器チューブのフィン間隔が狭すぎると、90 m3/分の空気量で稼働する乾燥ラインの加熱効率が約 10% 失われる可能性があります。多くの場合、本当の問題はヒーター自体ではなく、チューブの設計と実際の空気条件の不一致にあります。そのため、空気予熱器チューブを選択するということは、故障が発生した後ではなく、設置前に材料の温度、ワット密度、フィンの形状のバランスをとることを意味します。
空気予熱器チューブは、ダクト、オーブン、または乾燥室を流れる空気の温度を上昇させる熱交換コンポーネントです。ボイラー システムでは、管状予熱器が排ガスから熱を回収します。電気加熱装置では、チューブは金属シース、酸化マグネシウム絶縁体、そしてほとんどの空気用途では熱伝達面を拡大するためのフィンを備えた密閉抵抗ヒーターです。抵抗線は螺旋状に巻かれ、MgO が充填されており、シースを電気的に絶縁しながら熱を伝達します。シースは溶接されて閉じられ、最終直径 (通常は 6.5 mm ~ 12.5 mm) に丸められます。この記事では、プロセス エンジニアが設計コンポーネントとして最も頻繁に指定する電気加熱式バージョンに焦点を当てます。
標準の空気予熱器チューブは、ストレート、U 字型、W 字型、O 字型の構成で利用できます。
直管は最も単純な形状であり、加熱される長さがダクトの深さと一致する設置に適合します。 U 字型のチューブが内側に戻るため、短いダクトで長い有効加熱長に対応できます。 W 字型のチューブがさらに曲がりを加え、コンパクトなスペース内にさらにアクティブな表面を与えます。実際には、接続端子が同じ側に配置され、配線が簡素化されるため、U 字型形式が強制対流オーブンのデフォルトとして適しています。たとえば、 U字型フィン付き空気加熱管 通常、ダクトの高さは制限されているが、必要な電力が大きい場合に指定されます。
カスタム U 字型フィン付き加熱管メーカー、サプライヤー Xinghua Yading Electric Heating Element Co., Ltd.は、中国のカスタムOEM / ODM U字型フィン付き加熱管メーカーおよびU字型フィン付き加熱管メーカーです。 製品を見る→ 滑らかなチューブは掃除が簡単で、低電力の循環システムで使用できます。フィン付きチューブは熱伝達面積を増大させるため、空気予熱器の標準的な選択肢です。フィン付きの表面積と裸のチューブの面積の比であるフィン係数は、通常 2 ~ 4 の範囲にあります。電気空気加熱では、フィン係数が高いほど、より低い表面負荷で同じワット数を供給できるため、酸化物スケールのリスクが軽減され、チューブの寿命が長くなります。ただし、滑らかなチューブを無視してはなりません。クリーンルーム機器や頻繁な滅菌が必要な場所では、フィンがないことでメンテナンスが大幅に簡単になります。
最初の選択ステップはシース材料です。材料によって、チューブの最大連続動作温度、耐腐食性、および実際の寿命が決まります。以下の表は、電気空気予熱器チューブの最も一般的な材料を比較しています。
| 材質 | 連続最高温度 | 耐食性 | 代表的な用途 |
|---|---|---|---|
| ステンレス304 | 750℃ | 乾燥した空気に適しています | 一般ダクトヒーター |
| ステンレス321 | 800℃ | 耐スケーリング性の向上 | オーブンと乾燥ライン |
| アロイ800 | 815℃ | 良好な酸化性と適度な耐酸性 | 結露の危険性のある予熱器 |
| アロイ840 | 900℃ | 優れた高温安定性 | 高性能工業用空気加熱装置 |
最大シース温度は、材料の酸化点未満に保つ必要があります。連続運転の場合、750°C 未満では 304 ステンレス鋼が適切です。出口空気温度がそのレベルを超える場合は、321 または合金 800 に移行します。合金 840 は、管表面自体が 900°C に近づく場合、たとえば高出力密度設計や空気速度が低い場合に使用されます。
空気予熱器では、チューブの表面温度が周囲のガスの露点を下回ると露点腐食が発生する可能性があります。電気加熱されたダクト内であっても、低温始動条件ではステンレス鋼の表面に凝縮水が発生する可能性があります。作業場の空気中の塩化物と硫酸塩がシースを攻撃します。既知の湿気のある環境では、Alloy 800 シースと低いワット密度制限により、追加の安全マージンが得られます。
ワット密度は電力を加熱表面積で割ったもので、通常は W/cm2 で表されます。管の表面温度を予測するのに最も役立つ数値です。同じワット数では、フィン付きチューブはフィンの面積が大きいため、平滑チューブよりもワット密度が低くなり、シースの動作温度が低くなります。ダクト速度が 3 m/s 以上の強制空気用途では、ステンレス鋼の場合、開始範囲は 3 ~ 5 W/cm2 が安全です。空気の流れが不規則であるか、ダクトのサイズが小さすぎる場合、一部のゾーンでは実効値が 2 倍になる可能性があります。そのため、多くのエンジニアは実際の流れパターンが検証されるまで 3 W/cm2 未満に留まります。フィン面積が 2000 cm2 の 10 kW ヒーターの場合、ワット密度は 5 W/cm2 です。同じヒーターを裸管領域で評価すると、数値がはるかに高く見える可能性があるため、メーカーがどの領域を見積もっているかを必ず確認してください。
設計を最終決定する前に、Q = m * cp * dT を使用して、計算された電力を空気質量流量および温度上昇と比較します。必要な電力がわかったら、ワット密度を安全帯域内に保つようにチューブの長さとフィンの形状を調整します。この関係の詳細な説明は、次の記事で参照できます。 電気発熱体のワット密度 .

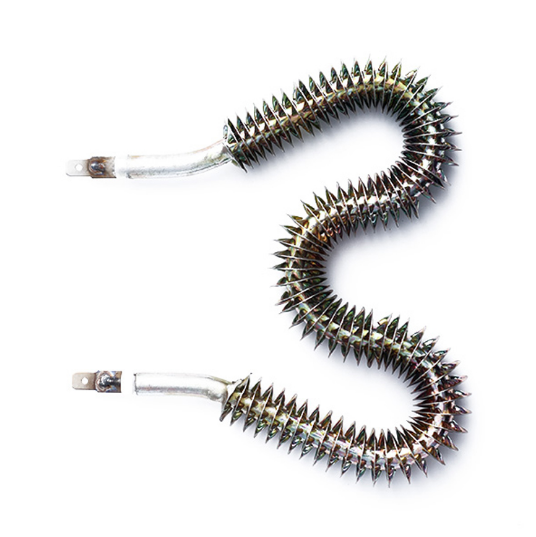

フィンにより、ダクト内での空気予熱器チューブの動作が変わります。フィンがないと空気の外部熱伝達率が低いため、チューブ表面温度が急激に上昇し、内部の電熱線が必要以上に熱くなります。フィンを使用すると、同じチューブがより多くの熱を空気流に排出し、全体の効率が著しく向上します。トレードオフは圧力降下です。フィンの間隔が狭くなると表面積が増えますが、抵抗も増えるため、ファンはより激しく働かなければなりません。粉塵や繊維状の空気の場合は、熱性能が多少低くてもフィンピッチが広い方が安全です。フィンの高さ、厚さ、ピッチによってフィン係数が定義されます。一般的なフィンの高さは 6 ~ 15 mm、厚さは 0.3 ~ 0.5 mm、ピッチは 3 ~ 6 mm です。需要が高いときは、 W型フィン付き加熱管 同じ設置面積内でより多くの表面積が得られます。円形ダクトでは、 O型フィン付き加熱管 断面に沿ってダクト壁近くのデッドゾーンを減らすように設計されています。
カスタム O 型フィン付き加熱管メーカー、サプライヤー Xinghua Yading Electric Heating Element Co., Ltd.は、中国のカスタムOEM/ODM O型フィン付き加熱管メーカーおよびO型フィン付き加熱管メーカーです。 製品を見る→
カスタム W 型フィン付き加熱管メーカー、サプライヤー Xinghua Yading Electric Heating Element Co., Ltd.は、中国のカスタムOEM/ODM W字型フィン付き加熱管メーカーおよびW字型フィン付き加熱管メーカーです。 製品を見る→ 構造化されたチェックリストにより、過剰なワット密度、間違った材質、不十分なフィン面積など、新規設置における典型的な間違いを防ぎます。空気予熱器チューブを指定する場合は、次の順序で指定してください。
システム全体を改善するための詳細なガイダンスについては、以下をお読みください。 効率的な空気加熱チューブを使用して産業用空気加熱システムのエネルギー効率を向上させる方法 .
適切に仕様化されたチューブであっても、設置条件が設計と異なる場合は故障する可能性があります。最も一般的な故障は、過熱、絶縁破壊、フィンの機械的損傷です。
熱保護はオプションではありません。基本的な上限サーモスタットまたはエアフロー インターロックにより、ほとんどの焼損故障を防ぐことができます。追加の安全対策については、以下を参照してください。 加熱コイルとその接続に関する重要な安全規則 .
空気予熱器チューブの選択は、出口空気温度、利用可能なスペース、空気速度、およびワット密度の 4 つの数値に依存する工学的な決定です。 4 つすべてが分かれば、材料とフィンの形状が簡単になります。そのうちの 1 つが無視されると、チューブは予想される耐用年数より前に故障する可能性があります。産業用暖房システムでは、仕様段階で数時間かけて設計をレビューするほうが、ヒーターのサイズが小さかったり不適合だったりして停止するよりも常に安く済みます。
